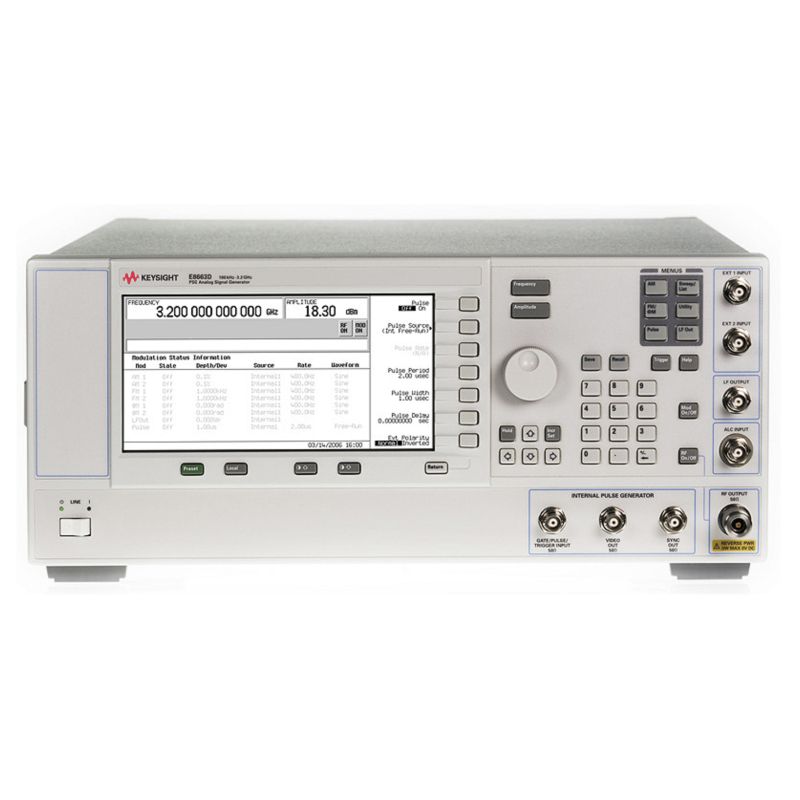

Аналоговый генератор сигналов Keysight E8663D-503 PSG — это высокоточный прибор, предназначенный для генерации стабильных и качественных сигналов в широком частотном диапазоне от 100 кГц до 3,2 ГГц. Он зарегистрирован в ГосРеестре СИ под номером 35331-07, что подтверждает его соответствие метрологическим требованиям. Одной из ключевых особенностей устройства является высокая стабильность встроенного опорного генератора с отклонением не более ±3×10⁻⁸ в год, что обеспечивает долговременную точность выходных сигналов.
Прибор поддерживает выходную мощность от -135 дБм до +21 дБм на частоте 1 ГГц, что делает его универсальным для задач с различными уровнями сигнала. Низкий фазовый шум (-143 дБн/Гц при отстройке 20 кГц) и минимальный уровень гармоник (≤-55 дБн) гарантируют чистоту генерируемого сигнала, а негармонические составляющие не превышают -80 дБн. Переключение частоты выполняется менее чем за 7 мс, что позволяет быстро адаптироваться к изменяющимся условиям измерений.
Генератор поддерживает несколько режимов свипирования: список, пошаговый и линейный, что удобно для проведения сложных частотных и амплитудных сканирований. Также доступны функции амплитудной, частотной и фазовой модуляции, а также генерация импульсных сигналов. Время выдержки регулируется в широких пределах — от 1 мс до 60 секунд.
Интерфейсы подключения включают GPIB (IEEE-488.2), RS-232 и 10BaseT LAN, обеспечивая гибкость интеграции в автоматизированные системы. Входной импеданс может быть переключен между 50 и 600 Ом, что позволяет адаптировать прибор к различным нагрузкам. Keysight E8663D-503 PSG идеально подходит для применения в телекоммуникациях, радиочастотных исследованиях, образовании и промышленности, где требуются высокая точность и надёжность.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Настольный |
|
Тип прибора
|
Высокочастотный |
|
Номер записи в ГосРеестре СИ
|
35331-07 |
|
Количество каналов
|
1 |
|
Мин. частота, кГц
|
100 |
|
Макс. частота, ГГц
|
3,2 |
|
Фазовый шум
|
-128 дБн/Гц (отс. 20 кГц, нес. 1 ГГц) |
|
Опорный генератор
|
±3×10⁻⁸ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейсы
|
LAN, RS-232, GPIB |
|
Выходной уровень
|
-20 ... 15 дБм |
|
Питание
|
220-240 В |
|
Гарантия, (мес)
|
12 |
Дополнительно могут быть встроены опции повышения технических характеристик:
- E8663D-007 Плавное (аналоговое) свипирование
- E8663D-008 Съёмный накопитель на базе флэш-памяти 8 Гбайт
- E8663D-UNX Ультранизкие характеристики фазового шума (улучшает характеристики фазового шума вблизи несущей)
- E8663D-UNY Улучшенные ультранизкие характеристики фазового шума (улучшает характеристики фазового шума при отстройках от несущей от 1 Гц до 300 кГц)
- E8663D-1EH Улучшенные характеристики по гармоническим составляющим на частотах несущей < 2 ГГц
- E8663D-HY2 Уровень 2 улучшенных ультранизких характеристик фазового шума (улучшает характеристики фазового шума при отстройках от несущей больше чем 1 МГц)
- E8663D-UNT AM, FM, ФМ и НЧ-выход
- E8663D-UNW Модуляция короткими импульсами
- E8663D-1E1 Ступенчатый аттенюатор

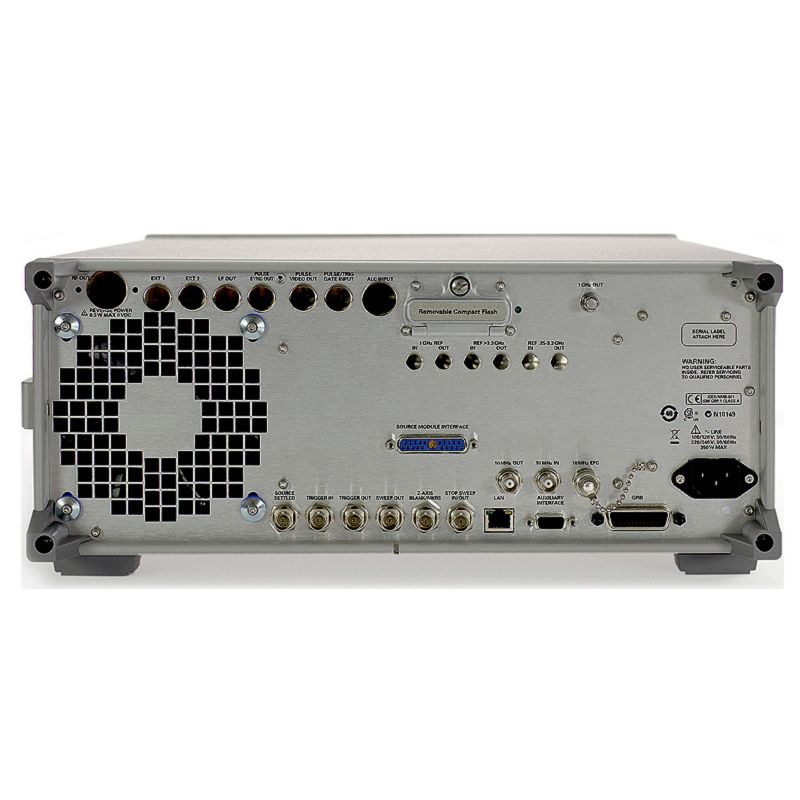

- E8663D-1EM Перемещение всех соединителей с передней панели на заднюю панель
- E8663D-1EU Высокая выходная мощность
- E8663D-1SM Сканирующая модуляция
- E8663D-H1S Вход и выход внешнего опорного сигнала частотой 1 ГГц
- 1CM114A Комплект фланцев для монтажа в стойку
- 1CN103A Комплект передних ручек
- 1CP106A Комплект фланцев и передних ручек для монтажа в стойку
- 1CR100A Комплект направляющих для монтажа в стойку
- E8663D-UK6 Сертификат коммерческой калибровки с данными испытаний
- E8663D-A6J Калибровка, соответствующая стандарту ANSI Z540-1, с данными испытаний
- E8663D-CD1 CD-ROM, содержащий комплект документации на английском языке
- E8663D-ABA Печатная копия комплекта документации на английском языке
- 8120-8806 Интерфейсный кабель ведущий/ведомый
- 9211-7481 Транспортный ящик на колесиках
| Выходная мощность на частоте 1 ГГц | От -135 дБм до +21 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц | -143 дБн/Гц |
| Переключение частоты | <≤7 мс |
| Уровень гармоник на частоте 1 ГГц | ≤-55 дБн |
| Полоса IQ модуляции, внутренняя/внешняя | - |
| Негармонические составляющие на частоте 1 ГГц | ≤-80 дБн |
| Режим свипирования |
Список Пошаговое Линейное |
| Режим генератора модулирующих сигналов | - |
| Программное обеспечение: задачи общего назначения |
Амплитудная, частотная, фазовая модуляция Импульсные сигналы Режим сканирования |
| ПО: сотовая/беспроводная связь | - |
| Программное обеспечение: аудио и видео вещание | - |
| ПО:обнаружение/позиционирование/слежение/навигация | - |
| Объем памяти для воспроизведения сигналов | - |
| Частотная модуляция: макс.девиация (несущая 1 ГГц) | 2 МГц |
| Частот. модуляция: полоса частот (девиация 100 кГц) | От 0 до 10 МГц |
| Фазовая модуляция: макс. девиация (норм. полоса) | От 10 рад до 160 рад |
| Фазовая модуляция: макс. девиация (широкая полоса) | От 1 рад до 16 рад |
| Амплитудная модуляция: максимальная глубина | 90,00% |
| Амплитудная модуляция: полоса частот | От 0 до 100 кГц |
| Наличие измерительных приложений | Да |
| Аналоговые | Да |
