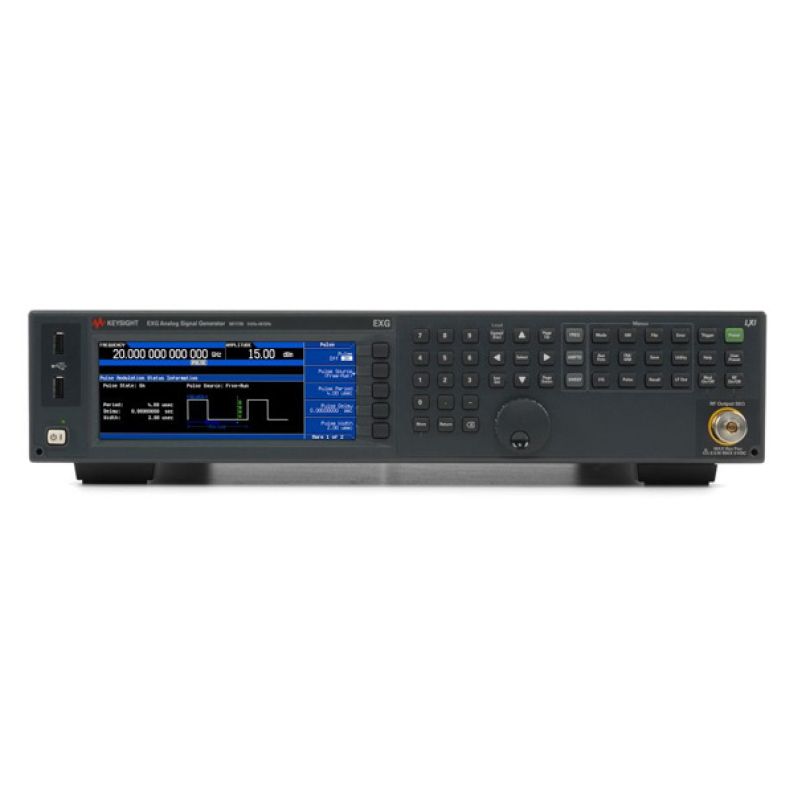

Аналоговый генератор СВЧ-сигналов Keysight N5183B-532 MXG представляет собой высококлассное решение для задач генерации высокочастотных сигналов в системах разработки, производства и тестирования радиоэлектронной аппаратуры. Этот одноканальный прибор охватывает невероятно широкий частотный диапазон от 9 кГц до 31,8 ГГц, что делает его универсальным инструментом для работы как с низкочастотными, так и со сверхвысокочастотными системами, включая приложения спутниковой связи, радиолокации и 5G.
Сердцем генератора является высокостабильный опорный генератор, базовая погрешность установки частоты которого не превышает ±4×10-8. Благодаря опциональной возможности эта величина может быть улучшена до впечатляющих ±5×10-10, что критически важно для прецизионных измерений, где даже минимальный дрейф частоты недопустим. Выходная мощность прибора регулируется в широких пределах от -20 дБм до +18 дБм при выходном импедансе 50 Ом, обеспечивая необходимый уровень сигнала для самых требовательных нагрузок.
Генератор поддерживает базовые виды аналоговой модуляции, такие как амплитудная, частотная, фазовая и импульсная, которые доступны в виде опций. Наличие встроенного генератора качающейся частоты значительно упрощает проведение частотных измерений, например, снятие амплитудно-частотных характеристик различных устройств. Прибор отличается улучшенными ультранизкими характеристиками фазового шума, что гарантирует чистоту и стабильность генерируемого сигнала. Его конструкция оптимизирована для эксплуатации в современных лабораториях: компактный корпус высотой 2U позволяет легко интегрировать его в стандартную стоечную систему, экономя рабочее пространство.
Управление и настройка осуществляются через интуитивно понятный интерфейс с дисплеем, а для подключения к автоматизированным измерительным комплексам предусмотрены интерфейсы GPIB, USB и LAN. Данная модель внесена в Госреестр средств измерений РФ под номером 79635-20, что подтверждает ее соответствие отечественным требованиям и допускает к применению в качестве официального средства измерения на территории Российской Федерации.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Настольный |
|
Тип прибора
|
СВЧ |
|
Номер записи в ГосРеестре СИ
|
79635-20 |
|
Количество каналов
|
1 |
|
Мин. частота, кГц
|
9 |
|
Макс. частота, ГГц
|
31,8 |
|
Фазовый шум
|
-134 дБн/Гц (отс. 20 кГц, нес. 1 ГГц) |
|
Опорный генератор
|
±1×10⁻⁷ |
|
Выходной импеданс
|
50 Ом |
|
Интерфейсы
|
USB, LAN, GPIB |
|
Выходной уровень
|
-20 ... 18 дБм |
|
Питание
|
220-240 В |
|
Гарантия, (мес)
|
12 |
Дополнительно могут быть встроены опции повышения технических характеристик:
- N5183B-UNT АМ, ЧМ, ФМ
- N5183B-UNW Модуляция короткими импульсами
- N5183B-UW2 Модуляция короткими импульсами до 31,8 ГГц
- N5183B-UNY Улучшенные ультранизкие характеристики фазового шума
- N5183B-303 Многофункциональный генератор
- N5180320B Генератор последовательностей импульсов
- N5183B-006 Защита конфиденциальных данных и съёмная карта памяти
- N5183B-UNZ Быстрое переключение частоты
- N5183B-UZ2 Быстрое переключение частоты (> 1,15 мс и ±0,05%)
- N5183B-1EА Большая выходная мощность
- N5183B-1E1 Ступенчатый аттенюатор
- N5183B-1ER Адаптивный вход сигнала опорной частоты (от 1 до 50 МГц)
| Количество каналов | 1 |
| Частотный диапазон ОТ | 9 кГц |
| Частотный диапазон ДО | 31,8 ГГц |
| Опорный генератор (погрешность установки частоты) | ±4×10-8 | опция ±5×10-10 |
| Выходной уровень (минимум) | -20 дБм |
| Выходной уровень (максимум) | 18 дБм |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | опция - АМ | опция - ЧМ | опция - ФМ | опция - ИМ |
| ГКЧ | да |
| Экран (см, разрешение) | да |
| Особенности | Широкий набор опций - модуляция короткими импульсами, улучшенные ультранизкие характеристики фазового шума, многофункциональный генератор, ступенчатый аттенюатор, большая выходная мощность. Компактный корпус, высота 2U, возможность монтажа в стойку. |
| Интерфейс | GPIB | USB | LAN |
