Источник питания ASR-73300 - это уникальное устройство, предназначенное для обеспечения питания нагрузок с высокой точностью и гибкостью. Это прецизионный источник переменного (AC) и постоянного (DC) напряжения, а также переменного напряжения с постоянным смещением (АС+ DC), что позволяет использовать его в различных областях электротехники.
Источник питания ASR-73300 имеет мощность 3000 Вт, что позволяет питать нагрузки с высокой мощностью. Он может обеспечивать максимальную силу тока в 90 А для постоянного тока и 15 А для переменного тока, что позволяет использовать его для питания нагрузок с высокой потребляемой мощностью.
Одной из ключевых характеристик источника питания ASR-73300 является его способность измерять различные параметры электропитания нагрузки. Он может измерять напряжение, силу тока, мощность (активную, реактивную и полную), коэффициент мощности (Pf) и пик факт (Сf), а также гармоники напряжения и тока до 40-й степени.

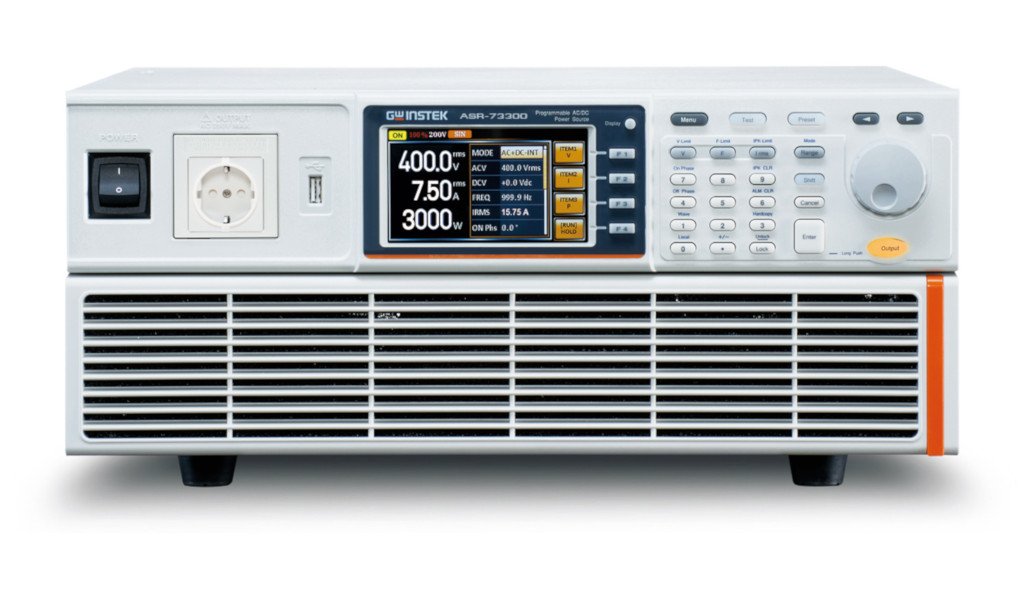

Для удобства использования источник питания ASR-73300 оборудован цветным графическим ЖК-дисплеем с диагональю 11 см, на котором отображаются все измеренные параметры. Это позволяет оператору легко оценивать состояние электропитания нагрузки и принимать соответствующие меры.

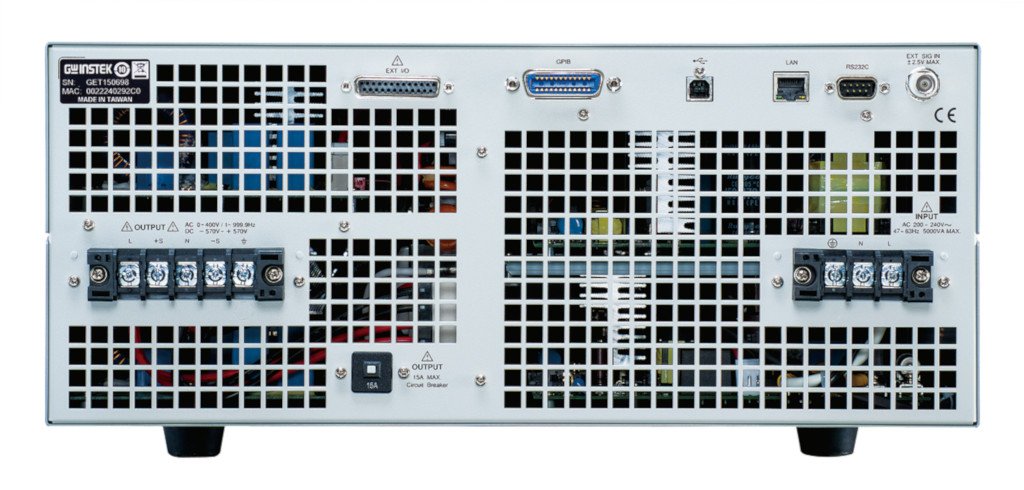

Источник питания ASR-73300 также имеет интерфейсы USB, LAN, RS-232 и GPIB, что позволяет подключать его к различным устройствам и программным продуктам. Это позволяет оператору легко интегрировать источник питания в свою систему мониторинга и управления электропитанием.
Кроме того, источник питания ASR-73300 имеет порт аналогового управления (I/O), который позволяет контролировать его работу и получать данные о измеренных параметрах. Это позволяет оператору использовать источник питания в различных приложениях, от лабораторных исследований до промышленной автоматизации.
В целом, источник питания ASR-73300 - это уникальное устройство, которое комбинирует в себе точность, гибкость и функциональность, что в свою очередь делает его идеальным выбором для широкого спектра применений в области электротехники.
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Постоянный ток, Переменный ток |
|
Тип прибора
|
Импульсный |
|
Количество каналов
|
1 |
|
Выходное напряжение, В
|
400 В |
|
Выходной ток, А
|
30 А |
|
Выходная мощность, Вт
|
3000 Вт |
|
Программируемый
|
Да |
|
Электронное отключение нагрузки
|
Да |
|
Дополнительный канал с фиксированным выходом
|
Нет |
|
Питание
|
180-264 В |
|
Назначение
|
Лабораторный |
|
Тип дисплея
|
ЖК |
|
Гарантия, (мес)
|
12 |
- Источник питания ASR-73300
- Кабель питания
- Комплект крышек входных/ выходных гнезд и клемм удаленной нагрузки
- Кабель USB
- Адаптер для монтажа в 19 стойку (GRA-442-E)
- Руководство по эксплуатации
| Модель | Мощность | Максимальный I выход (AC/ DC)* | Максимальный U выход (AC/ DC)* | Выход на передней панели |
| ASR-73200 | 2000 ВА | 10 A / 60 А пик | 400 В скз / ± 570 В пост | да (3-х контактная евророзетка) |
| ASR-73300 | 3000 ВА | 15 A / 90 А пик | 400 В скз / ± 570 В пост | да (3-х контактная евророзетка) |
| ASR-73400 | 4000 ВА | 20 A / 120 Апик | 400 В скз / ± 570 В пост | да (3-х контактная евророзетка) |
| режим «Формирование Uвых» | |||
| Функциональный выход | Режим (1Ф, 2-х пр. | АС, DC, АС+ DC | |
| Макс. выходная мощность | 3000 ВА | ||
| Режим переменное напряжение VАС (1 ф 2 пр.) | Диапазон напряжений | 0,1…200 В скз / 0,1…400 Вскз (диап.«100В/ 200В») | |
| Разрешение | 0,1 В | ||
| Погрешность установки | диап. «100В» | ± 1 %*Uуст. + 1В | |
| диап. «200В» | ± 1 %*Uуст. + 2В | ||
| Макс. вых. ток (скз) | диап. «100В» | 30А скз | |
| диап. «200В» | 15А скз | ||
| Макс. пиковый ток | диап. «100В» | 180А пик | |
| диап. «200В» | 90А пик | ||
| Коэф. мощности нагрузки (Pf) | 0…1 | ||
| Диапазон частот (f) | AC | 40,00…999,9 Гц | |
| AC+DC | 1,0…999,9 Гц | ||
| Разрешение | 0,01 Гц (в диап. 1..99,99 Гц); 0,1 Гц (в диап. 100..999,9 Гц) | ||
| Погрешность установки f | ± 0,02% | ||
| Коэф. гармоник (Кг) |
< 0,2% (50/60Гц); < 0,3% (<500Гц); < 0,5% (500…999,9Гц) |
||
| Время установления Uвых | ≤ 100 мкс (тип.) | ||
| Нестабильность U вых |
£ 0,5 % (при изм. тока нагрузки 0…100%; f=45…65 Гц) £ 0,2 % (при изменении напряжения питания) |
||
| Диапазон нач. фазы Uвых | 0…359° (при Вкл./ Выкл.) | ||
| Разрешение уст. | 1° | ||
| Режим постоянное напряжение VD | Диапазон напряжений | 0,1…± 285 В/ 0,1…± 570 В (диап. «100В/ 200В») | |
| Разрешение | 0,1 В | ||
| Погрешность установки | диап. «100В» | ± 1 %*Uуст. + 1В | |
| диап. «200В» | ± 1 %*Uуст. + 2В | ||
| Макс. вых. пост. ток | диап. «100В | 30А | |
| диап. «200В» | 15А | ||
| Макс.пик. ток | диап. «100В» | 180А пик | |
| диап. «200В» | 90А пик | ||
| Максимальная вых. мощность | 3000 Вт | ||
| Нестабильность U вых |
£ 0,5 % (при изм. тока нагрузки 0…100%) £ 0,2 % (при изменении напряжения питания) |
||
| Уровень пульсаций (тип.) | 1 Вскз/ 2 Вскз (диап.«100В/ 200В») | ||
| режим «Измерение» (диап. «100 В/ 200 В») | |||
| Переменное (с.к.з) и постоянное (Усред.) Выходное напряжение (вольтметр) | Погрешность измерения*1 (45..65 Гц и DC) | СКЗ, Усред.* 2 | ± 0,5%*Uизм + 0,5В/ 1 В |
| Пиковый | ± 0,7%*Uизм + 1В/ 2 В | ||
| Разрешение | 0,1 Вскз; 0,1 Впик | ||
| Переменный (с.к.з) и постоянный (Усред.) выходной ток (амперметр) | Погрешность измерения | СКЗ, Усред. *3 | ± 0,5%*Iизм + 0,15А / 0,08А (45-65 Гц и DC) ± 0,7%*Iизм + 0,3А/ 0,15А (40…999,9 Гц) |
| Разрешение | 0,01Аскз | ||
| Пиковый *4 | ± 2%*Iизм +0,8А/ 0,4А (45..65 Гц и DC) | ||
| Разрешение | 0,1Апик | ||
| Выходная мощность (ВТ, ВА, ВАР) (ваттметр) | Пределы измерений | 3000 Вт (ВА, ВАР) | |
| Разрешение | 1 Вт ( 1 ВА, 1 ВАР) | ||
| Погрешность измерения (акт./ полн./ реакт.) | ± 2%*Pизм + 3 Вт (ВА, ВАР) | ||
| Коэффициент мощности нагрузки (PF) | Диапазон измерений | 0,001…1,000 | |
| Разрешение | 0,001 | ||
| Пик-фактор нагрузки (СF) | Диапазон измерений | 0,01…50,00 | |
| Разрешение | 0,01 | ||
| Гармоники напряжения HARM U% (в реж. AC-INT 50/ 60 Гц) | Макс. число гармоник | До 40-й включительно (для основной частоты | |
| Предел измерения | 200В / 400 В (полная шкала за 100%) | ||
| Разрешение (скз) | 0,1В (0,1%) | ||
| Погрешность измерения ± | ± 0,2 %*Uизм + 0,5 В/ 1 В (до 20-й гармоники); ± 0,3 %*Uизм + 0,5 В/ 1 В (21..40-я гармоника) | ||
| Гармоники тока HARM I % (в реж. AC-INT 50/ 60 Г | Макс. число гармоник | До 40-й включительно (для основной частоты) | |
| Предел измерения (полная шкала за 100%) | 30 А/ 15 А | ||
| Разрешение (скз) | 0,01 А (0,1%) | ||
| Погрешность измерения | до 20-й гарм. | ± 1,0 %*Iизм + 0,6А/ 0,3 А | |
| 21…40-я гарм. | ± 1,5 %*Iизм + 0,6А/ 0,3 А | ||
| Режим «Последовательность» (Sequence) и функция «Эмуляция» (Simulate) | |||
| Редактирование U вых | Длина 1 профиля (Seq) | до 999 шагов | |
| Длительность шага | 0,1 мс…1000 с | ||
| Состояния шага | новое значение, поддержание, качание (нараст./ спад) | ||
| Число переходов (скачков) | 1…9999 или непрерывное воспроизведение | ||
| Настраиваемые параметры | DC/ AC (тип); частота; форма; вид синхронизации | ||
| Программирование СПФ | 16 ячеек (Arb1…Arb16); при помощи ПО и внешнего ПК | ||
| Режим «Профили Uвых» | 10 настроек (SEQ0…SEQ9) | ||
| Режим «Эмуляция Uвых» | 10 настроек (SIM0 ~ SIM9) | ||
| Длина СПФ | 4096 | ||
| Разрядность ЦАП | 16 бит | ||
| Общие данные | Дисплей | Цветной ЖКИ (TFT), диагональ 11 см. | |
| Внутренняя память | 4 ячейки (профили настроек M0- M9) | ||
| Запись/ вызов данных | USB-flash или во внутреннюю память (Local) | ||
| Напряжение питания (1Ф) | 180-264 В (автовыбор), диапазон частот 47-63 Гц | ||
| Потребляемая мощность | ≤ 3750 ВА | ||
| Макс. вх. ток | 22,5А | ||
| КПД / Pf (типично) | 0,95 (диап. «100В»); 0,90 (диап. «200В») | ||
| Интерфейс ДУ | USB, LAN, RS-232, GPIB | ||
| Габаритные размеры | 430 × 176 × 550 мм | ||
| Масса | 25 кг | ||
| Условия эксплуатации | 0…40 °С (отн. влаж. 20…80% /RH) | ||
| Хранение | -10.. 70 °С (отн. влаж. < 90%/ RH) | ||
*- Управляющее ПО (control software) и USB Driver в свободном скачивании на сайте производителя компании GW Instek.
Примечание:
1 – в режиме AC отображение для Uвых 20В…200 В/ 40 В…400 В. В режиме DC: для Uвых 1В…100 В/ 2В…200 В.
2 – отображается ср. кв. значение (RMS) переменного напряжения в режимах AC/ AC +DC и усредненное значение (AVG) в режиме выдачи источником постоянного Uвых (DC).
3 - Для выходного тока в диапазоне 5%...100% от максимального значения.
4 - Для выходного тока в диапазоне 5%...100% от максимального пикового тока в режиме AC и для выходного тока в 5%... 100% максимального мгновенного значения тока в режиме DC.
