Магазин мер сопротивлений петли короткого замыкания Sonel ММС-1

ММС-1 предназначен для имитации и задания меры активного сопротивления петли короткого замыкания электросети с напряжением 220/380В, 50 Гц переменного тока. Необходимое сопротивление устанавливается пользователем с помощью декадных переключателей магазина.

MMC-1 применяется как эталонное оборудование для поверки измерителей параметров электробезопасности серий MZC и MPI по параметру: сопротивление петли «фаза-нуль», «фаза-защитный проводник» и «фаза-фаза». Характеристики магазина позволяют его также использовать для поверки измерителей сопротивления петли короткого замыкания других типов.

Магазин мер сопротивлений петли короткого замыкания типа ММС-1 обеспечивает ступенчатое регулирование активного сопротивления в диапазоне от 0,1 до 4111 с пределами допускаемой основной погрешности ± 0,1% на первой декаде и ± 0,05% на остальных декадах. Сопротивления магазина характеризуются высокой допустимой мощностью рассеивания, что обеспечивает возможность их использования в измерительных цепях. Сопротивления магазина соответствуют всем требованиям, которые предъявляются лабораториями поверки и испытаний средств измерений к магазинам сопротивлений и могут быть использованы и в других измерительных схемах постоянного и переменного тока.

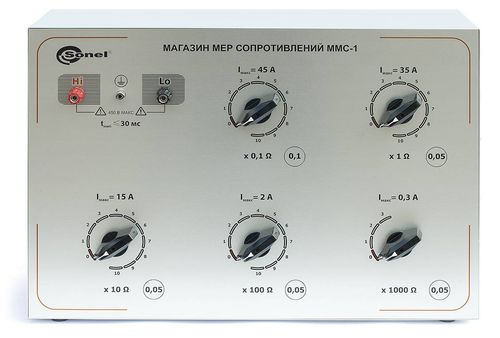

Магазин сопротивлений типа ММС-1 состоит из пяти декад, соединенных последовательно. На первой позиции находится декада с самым маленьким значением активного сопротивления ступени (х 0,1 Ом), а на последней – декада с самым большим значением активного сопротивления ступени (х 1000 Ом). Регулирование настройки сопротивления начинается с самой нижней декады, а заканчивается – на наивысшей декаде, при этом обязательно должен соблюдаться тот принцип, что все декады, установленные ниже, находятся на максимальных значениях.
