Артикул:
m-118253
Характеристики
Внесен в ГосРеестр
—
Нет
Тип
—
Цифровой
Тип прибора
—
Настольный
Количество каналов
—
4
Полоса пропускания
—
350 МГц
Все характеристики
187 200 руб.
/шт
Цена указана без НДС
Уточняйте наличие
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера
* Производитель в праве изменять характеристики, внешний вид, комплектацию и место производства без уведомления дилера

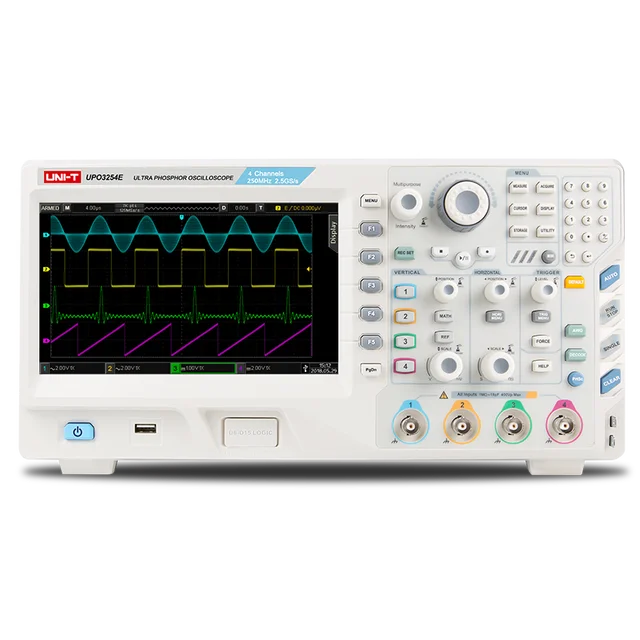

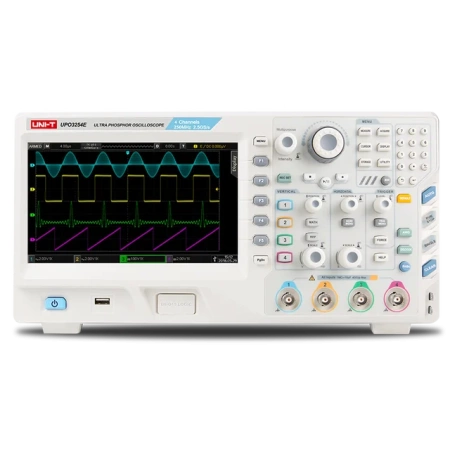

UNI-T UPO3354E - это современный запоминающий цифровой осциллограф с цифровым люминофором, с 4-мя аналоговыми входными аналоговыми каналами и полосой пропускания до 350 МГц, который по своим характеристикам водит в список топовых моделей приборов бюджетного ценового класса.
Осциллографы с цифровым люминофором являются наиболее продвинутыми по своим характеристикам устройствами в классе бюджетных приборов. Они не только объединяют в себе лучшие качества аналоговых и цифровых осциллографов, но и существенно превосходят их в сравнительных возможностях.
Достоинствами люминофорных осциллографов являются: сохранение входных данных в собственной памяти, возможности по реализации сложных видов синхронизации (преимущества цифровых запоминающих осциллографов) и обеспечивают одновременно особые возможности аналоговых осциллографов реального времени (мгновенную реакцию на изменение формы и параметров сигнала и отображение сигнала с переменной яркостью).
Осциллографы с цифровым люминофором являются наиболее продвинутыми по своим характеристикам устройствами в классе бюджетных приборов. Они не только объединяют в себе лучшие качества аналоговых и цифровых осциллографов, но и существенно превосходят их в сравнительных возможностях.
Достоинствами люминофорных осциллографов являются: сохранение входных данных в собственной памяти, возможности по реализации сложных видов синхронизации (преимущества цифровых запоминающих осциллографов) и обеспечивают одновременно особые возможности аналоговых осциллографов реального времени (мгновенную реакцию на изменение формы и параметров сигнала и отображение сигнала с переменной яркостью).
- Входные каналы: 4 аналоговых + внешний запуск;
- Полоса пропускания осциллографа, МГц: до 350;
- Частота дискретизации, максимум, Гвыб/сек: 2.5 (в работе 1 канал);
- Частота дискретизации, максимум, Гвыб/сек: 1.25 (в работе все каналы):
- Скорость захвата сигналов, осц/сек: до 1 000 000 (режим Fast Asquire);
- Глубина памяти, Мточек/канал: 70;
- Аппаратная непрерывная запись и анализ сигналов в реальном времени до 120 000 кадров;
- Время нарастания: <= 1.0 нс;
- Функции работы с сигналами (+, -, ×, ÷, цифровая фильтрация, логическая операция и расширенная работа);
- 4M точек для расширенного функционала БПФ, поддержка настройки частоты, каскадной диаграммы, настройки обнаружения и измерения меток и т. д.;
- Автоматическое измерение 36 параметров сигнала
- Функция Multi-Scopes поддерживает многоканальный независимый запуск и работу флуоресцентного дисплея;
- Встроенный вольтметр поддерживает многоканальное независимое измерение истинного среднеквадратичного значений параметров переменного тока тока;
- Широкий спектр функций запуска: фронт, импульс, видео, наклон, рант, импульс сверхамплитуды, задержка, тайм-аут, продолжительность, настройка/удержание, N-й фронт и запуск по шаблону
- Функция запуска по области, которую можно использовать для захвата случайных сигналов и наблюдения за сложными сигналами.
- Эффект суперфлуоресцентного дисплея Ultra Phosphor, отображение до 256 уровней серого
- 8-ми дюймовый (диагональ) емкостный цветной сенсорный экран с разрешением 800×480, поддерживающий различные операции руками пользователя: щелчок, скольжение, масштабирование, редактирование, перетаскивание и т. д.
- Встроенные интерфейсы: USB-host, USB-уdevice, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail);
- Поддержка стандартных команд программируемого прибора SCPI.
Документы
upo3000eseries
5,9 мб
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
350 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
8" |
|
Интерфейсы
|
USB, LAN, VGA |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
800 x 480 |
|
Гарантия, (мес)
|
12 |
Отзывы
Оставить отзыв
Загрузка отзывов...
| Аналоговая полоса пропускания | 350 МГц |
| Число каналов | 4 |
| Частота выборки | 2.5GS / s (один канал), 1.25GS / s (два канала / четыре канала) |
| Глубина памяти |
Каждый канал: автоматический, 7kpts, 70kpts, 700kpts, 7Mpts, 70Mpts по выбору (открыть 4 канала одновременно) |
| Скорость захвата формы волны | 1 000,000 wfms / с |
| Шкала времени (с / дел) | 2 нс / дел ~ 40 с / дел (частота дискретизации в реальном времени, отображение глубины памяти) 【Шаг за 1-2-4 срыва】 |
| Входное сопротивление | (1 МОм ± 1%) II (18 пФ ± 3 пФ) |
| Вертикальная шкала (В / дел) | 1 мВ / дел. ~ 20 В / дел. (1 МОм) |
| Точность усиления постоянного тока | <5 мВ: ± 3%, ≥5 мВ: ± 2% |
| Запись сигнала | Один канал: 100 000 кадров; Регулируемый интервал: 1.00 мс ~ 1000 с |
| Типы триггеров | Edge, Runt, Window, Nth Edge, Задержка, Сверхурочные, Длительность, Настройка / Удержание, Ширина импульса, Наклон, Видео, Код; RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay |
| Декодирование шины | RS232 / UART, I2C, SPI, USB, CAN, LIN, FlexRay |
| Волновые операции | A + B, AB, AxB, A / B, FFT, редактируемые расширенные и логические операции |
| Авто измерения | Макс., Мин., Высокий, Низкий, Ampl, Pk-Pk, Средний, Средний, CycMean, RMS, CycRMS, Период, Частота, Повышение, Падение, Задержка подъема, Задержка падения, + Ширина, -Ширина, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase, всего 34 параметра |
| Дисплей измерения | 5 типов |
| Статистика измерений | Среднее, Макс, Мин, стандартное отклонение и количество измерений |
| Частотомер | 6 бит |
| Интерфейсы |
Стандартный: USB-хост, USB-устройство, LAN, EXT Trig, AUX Out (выход Trig, Pass / Fail), VGA Дополнительно: AWG |
| Питание | 100 В ~ 240 В ACrms, 50 Гц / 60 Гц |
| Дисплей | 8-дюймовый TFT LCD, WVGA (800 x 480) |
| Цвет | Белый и серый |
| Вес нетто | 4,2 кг |
| Габариты | 370 мм х 195 мм х 125 мм |
