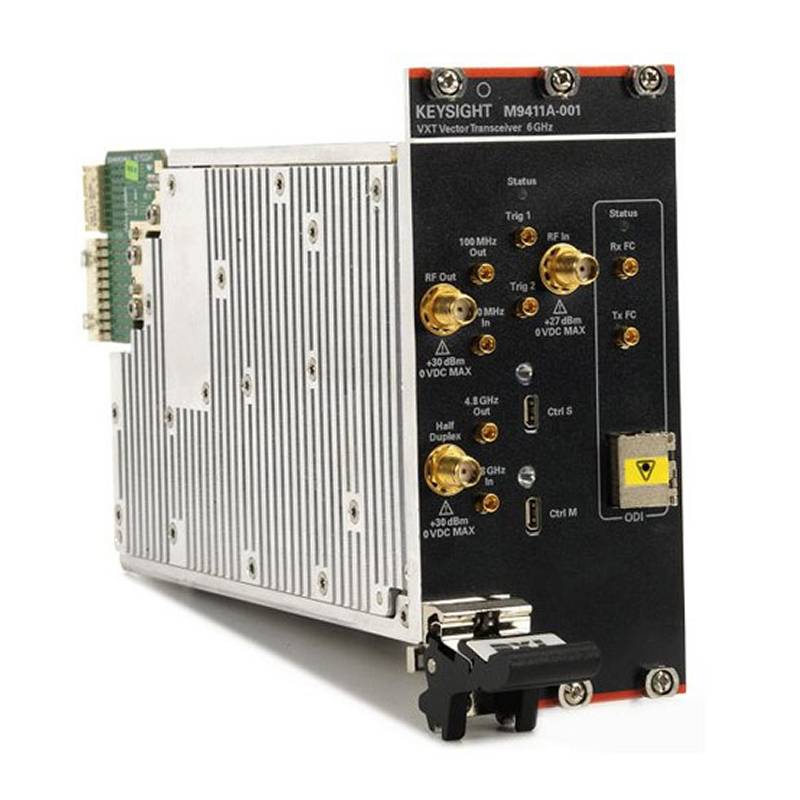

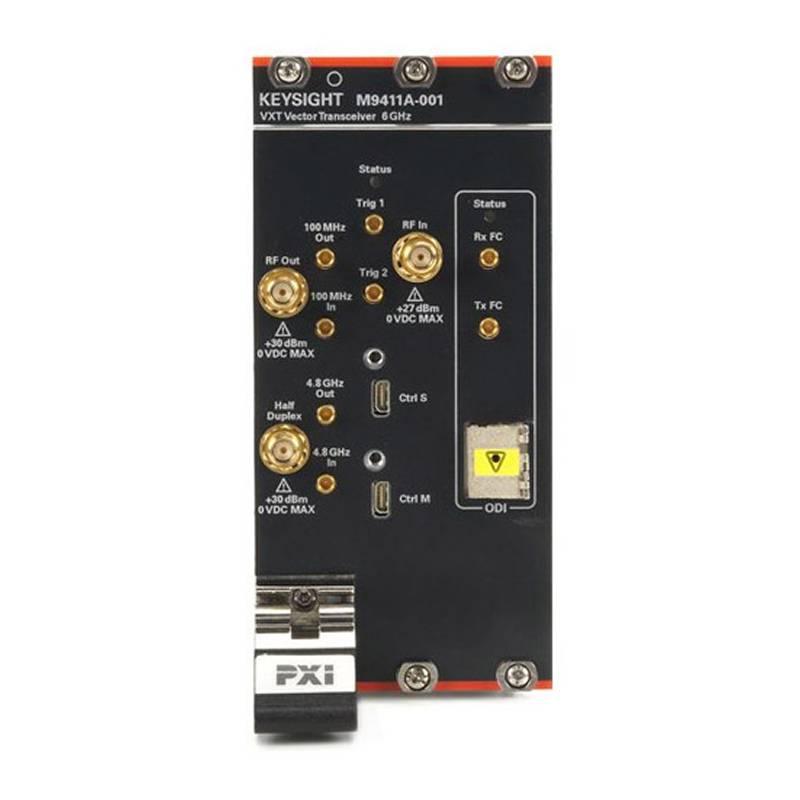

Векторный приёмопередатчик Keysight M9411A-F06 представляет собой высокоинтегрированное решение модульного формата, объединяющее в одном корпусе, занимающем три слота, мощный векторный анализатор сигналов и высокоточный векторный генератор сигналов. Его ключевым преимуществом является совмещение функций генерации и анализа в едином приборе, что кардинально упрощает конфигурацию измерительных стендов для задач разработки и проверки беспроводных устройств, работающих в диапазоне от 380 МГц до 6 ГГц.
Анализаторная часть прибора демонстрирует выдающиеся характеристики: полоса анализа до 1,2 ГГц, исключительно низкий уровень собственных шумов до –165 дБм и высокая точность измерения мощности с абсолютной погрешностью менее ±0,5 дБ. Глубина памяти для захвата I/Q-данных достигает 512 Мвыборов, что позволяет проводить длительные и детальные записи сложных сигналов. Высокая динамика и чистота сигнала подтверждаются превосходным значением остаточного модуля вектора ошибки (EVM) всего 0,4% для сигналов LTE с полосой 20 МГц.
Генераторная секция обладает симметричными возможностями, предлагая полосу генерации также до 1,2 ГГц и сопоставимую глубину памяти для воспроизведения сложных сигналов произвольной формы. Широкий динамический диапазон выходной мощности от –120 дБм до +25 дБм обеспечивает моделирование сигналов различного уровня, от самых слабых до мощных, с минимальными искажениями и низким фазовым шумом –133 дБн/Гц на отстройке 10 кГц. Уникальной особенностью является поддержка программирования встроенной ПЛИС через среду PathWave FPGA, предоставляющая разработчикам беспрецедентную гибкость для реализации собственных алгоритмов обработки сигналов в реальном времени и создания специализированных измерительных приложений непосредственно внутри прибора.
Дополнительно могут быть встроены опции повышения технических характеристик:
- M9411A-B3X Полоса модуляции и анализа 300 МГц (станд. комплектация)
- M9411A-B6X/M9411AU-B6X Полоса модуляции и анализа 600 МГц
- M9411A-B12/M9411AU-B12 Полоса модуляции и анализа 1,2 ГГц
- M9411A-SAA Калибровка для работы с приложением для анализа спектра (аналогичным приложению настольных анализаторов сигналов)
- Опция M02 Глубина памяти 256 Мвыб (станд. комплектация)
- M9411A-M05/M9411AU-M05 Глубина памяти 512 Мвыб
- M9411A-1EA/M9411AU-1EA Высокая выходная мощность
- M9411A-HDX/M9411AU-HDX Полудуплексный порт
- M9411A-MMO/M9411AU-MMO Временная синхронизация для сигналов систем MIMO
- M9411A M9411AU Фазовая когерентность; требуется опция MMO
- M9411A-MTS/M9411AU-MTS Синхронизация нескольких тестеров в пределах шасси; требуется опция MMO
- M9300A Генератор опорной частоты в формате PXIe: пять выходов 100 МГц, один выход 10 МГц, выход внутреннего термостатированного генератора с кварцевой стабилизацией частоты (ОСХО) 10 МГц
- M9411A-UK6 Сертификат коммерческой калибровки с данными испытаний
- M9300A-UK6 Сертификат коммерческой калибровки с данными испытаний для M9300A
| Векторный анализатор сигналов | |
| Глубина памяти сбора данных | 256 Мвыб I/Q-данных (опция M02) |
| 512 Мвыб I/Q-данных (опция M05) | |
| Диапазон частот | От 380 МГц до 6 ГГц |
| Полоса анализа сигналов | 300 МГц (опция B3X), 600 МГц (опция B6X) 1,2 ГГц (опция B12) |
| Максимальный уровень мощности входного сигнала | Входной РЧ-порт: +27 дБм Полудуплексный порт (опция HDX): +27 дБм |
| Абсолютная погрешность уровня | < ±0,5 дБ |
| Однополосный фазовый шум | –129 дБн/Гц на частоте 1 ГГц (при отстройке 10 кГц) |
| Средний уровень собственных шумов, тип. | Входной РЧ-порт: –165 дБм (полоса анализа от 1310 до 2000 МГц) Полудуплексный порт (опция HDX): –159 дБм (полоса анализа от 1310 до 2000 МГц) |
| Остаточный модуль вектора ошибки (EVM) для сигнала LTE (полоса 20 МГц | 0,4% при уровне входной мощности –10 дБм |
| Векторный генератор сигналов | |
| Глубина памяти сигналов произвольной формы | 256 Мвыб I/Q-данных (опция M02) 512 Мвыб I/Q-данных (опция M05) |
| Диапазон частот | От 380 МГц до 6 ГГц |
| Полоса частот генерации сигналов | 300 МГц (опция B3X), 600 МГц (опция B6X) 1,2 ГГц (опция B12) |
| Диапазон уровней выходного сигнала (режим непрерывной генерации), тип. | Выходной РЧ-порт: от –120 до +5 дБм (от 380 МГц до 6 ГГц) Полудуплексный порт (опция HDX) (в режиме вывода): от –120 до +5 дБм (от 380 МГц до 6 ГГц) Выходной РЧ-порт (опция 1EA): от –120 до +20 дБм, до +25 дБм (устанавливаемая) (от 380 МГц до 6 ГГц) |
| Абсолютная погрешность уровня | < ±0,5 дБ |
| Гармонические искажения (при уровне выходной мощности +0 дБм) | Выходной РЧ-порт: < –44 дБн Полудуплексный порт (опция HDX) (в режиме вывода): < –44 дБн |
| Фазовый шум | –133 дБн/Гц на частоте 1 ГГц (при отстройке 10 кГц) |
| Мощность в соседнем канале (ACP), выходной РЧ-порт, полудуплексный порт, уровень выходной мощности 0 дБм | –64 дБн (90 МГц) (для сигналов LTE) –65 дБн (2 ГГц) (для сигналов LTE) |
