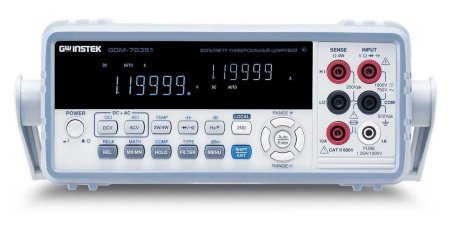

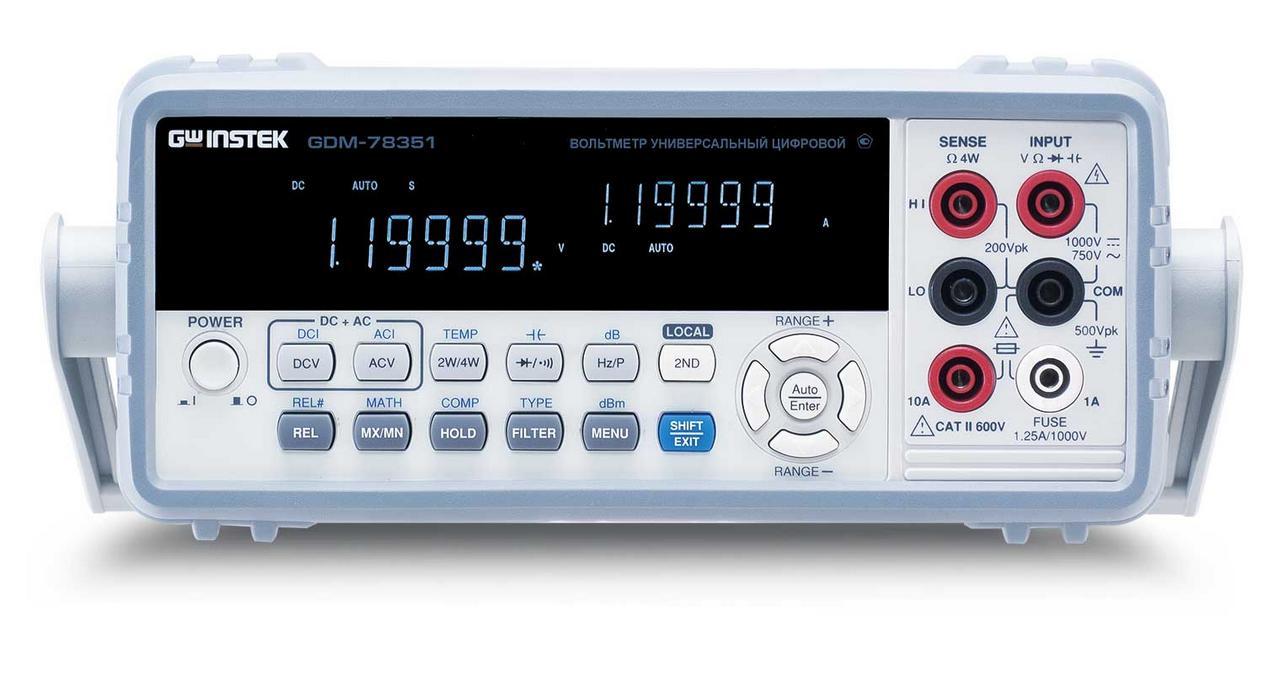

Вольтметр GW Instek GDM-78351 — это высокоточный, многофункциональный цифровой измерительный прибор лабораторного класса, разработанный для профессионального использования в электронике, автоматизации и научных исследованиях. Благодаря широкому набору функций и выдающимся характеристикам, он идеально подходит как для точных лабораторных измерений, так и для промышленного применения.
Прибор поддерживает измерение постоянного напряжения до 1000 В и переменного — до 750 В, а также способен регистрировать как постоянные, так и переменные токи до 10 А. Поддержка TrueRMS обеспечивает точные измерения даже при несинусоидальных формах сигнала. Высокая точность — до 0,2% для постоянного тока и 2% для переменного — делает прибор надежным инструментом для критичных измерений.
Особое внимание заслуживает частотный диапазон до 1 МГц, что позволяет использовать GDM-78351 в высокочастотных цепях. Кроме того, прибор способен измерять сопротивление в диапазоне от 10 мОм до 100 МОм, ёмкость от 10 пФ до 100 мкФ и температуру в пределах от -200 до +300°C, что делает его универсальным решением для сложных задач. Функция прозвонки с плавно регулируемым порогом от 0,01 до 1000 Ом и диодный тест дополняют его широкие функциональные возможности.
Дисплей VFD с двумя строками и разрешением 5½ разряда (до 120000 отсчётов) обеспечивает чёткое отображение данных. Три режима скорости измерений — от 10 до 320 измерений в секунду — позволяют оптимизировать работу в зависимости от задачи. Также предусмотрена встроенная память на 10 пользовательских профилей, каждый из которых может включать до 255 шагов, что удобно для автоматизированных тестов.
Встроенные интерфейсы USB (USBCDC и USBTMC), RS-232 и дополнительный ввод/вывод (I/O) обеспечивают простую интеграцию в автоматизированные измерительные системы. GW Instek GDM-78351 — это мощный инструмент, сочетающий точность, надёжность и расширенные возможности подключения.
|
Внесен в ГосРеестр
|
Нет |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Макс. измеряемое пост. напр.
|
1000 В |
|
Макс. измеряемое перем. напр.
|
750 В |
|
Максимальный измеряемый постоянный ток
|
10 А |
|
Максимальный измеряемый переменный ток
|
10 А |
|
Макс. измеряемая частота
|
1 МГц |
|
Кол-во отсчётов дисплея
|
120000 |
|
Диапазон измерения ёмкости
|
10 пФ … 100 мкФ |
|
Диапазон измерения температуры
|
-200 ... 300°C |
|
Питание
|
100-240 В |
|
TrueRMS
|
Да |
|
Диапазон измерения сопротивления
|
10 мОм … 100 МОм |
|
Прозвонка
|
Да |
|
Точность измерения постоянного тока
|
0.2% |
|
Точность измерения переменного тока
|
2% |
|
Диодный тест
|
Да |
|
Гарантия, (мес)
|
12 |
- Универсальный вольтметр GDM-78351
- Комплект измерительных проводов GTL-207
- Программное обеспечение (CD-диск)
- Руководство по эксплуатации
- Шнур питания
| Постоянное напряжение | Пределы измерений | 100 мВ / 1 / 10 / 100 / 1000 В |
| Разрешение | 1 / 10 мкВ / 0,1 / 1 / 10 мВ | |
| Погрешность измерения | ±(0,012 % + 5...8 ед. сч.) | |
| Входной импеданс | 10 МОм или 10 ГОм (для диапазонов 100 мВ / 1 В) | |
| Переменное напряжение(AC+DC, TRUE RMS) | Пределы измерений | 100 мВ / 1 / 10 / 100 / 750В |
| Разрешение | 1 / 10 мкВ / 0,1 / 1 / 10 мВ | |
| Погрешность измерения |
±(1,0% + 100 ед. сч.) – 20 Гц...45 Гц ±(0,2 % + 100 ед. сч.) – 45 Гц...10 кГц ±(1,0...1,5 %+ 100...300 ед. сч.) – 10 кГц...30 кГц ±(3,0...5,0 %+ 200...300 ед. сч.) – 30 кГц...100 кГц |
|
| Входной импеданс | 1 МОм / 100 пФ | |
| Постоянный ток | Пределы измерений | 10 / 100 мА / 1 А / 10 А |
| Разрешение | 100 / 1000 нА / 0,01 мА / 0,1 мА | |
| Погрешность измерения |
±(0,05 % + 15 ед. сч.) для диапазонов 10/100 мА ±(0,2% + 5 ед.сч.) для диапазонов 1 / 10 А |
|
| Переменный ток (AC + DC, TRUE RMS) | Пределы измерений | 10 мА / 100 мА / 1 А / 10 А |
| Разрешение | 100 / 1000 нА / 0,01 мА / 0,1 мА | |
| Частотный диапазон | 20Гц...10 кГц | |
| Погрешность измерения |
±(1,5% + 100 ед. сч.) – 20 Гц...45 Гц ±(0,5 % + 100 ед. сч.) – 45 Гц...2 кГц ±(2,0 % + 200 ед. сч.) – 2 кГц...10 кГц |
|
| Сопротивление | Пределы измерений | 100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм |
| Разрешение | 1 / 10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм | |
| Погрешность измерения | ±(1,5 % + 100ед. сч.) – 20 Гц...45 Гц | |
| Частота | Диапазон частот | 10 Гц...1 МГц |
| Чувствительность | 40 мВ (10 Гц...100 кГц); 300 мВ (100 кГц...1 МГц) | |
| Погрешность измерения | ±(0,01 % + 3 ед. сч.) | |
| Емкость | Пределы измерений | 10 нФ/ 100 нФ / 1мкФ / 10мкФ / 100 мкФ |
| Разрешение | 0,01 нФ / 0,1 нФ / 0,001 мкФ / 0,01 мкФ / 0,1 мкФ | |
| Погрешность измерения | ±(2.0% + 4...10 ед счета) | |
| Прозвон цепи | Порог срабатывания | 0,01...1000 Ом (плавно регулируется) |
| Тестовый ток | 1 мА | |
| Защита входа | 500 В | |
| Температура | Предел измерений | -200...+300°С |
| Разрешение | 0,01 °С | |
| Погрешность измерения | ±0,2 °С | |
| Термопары | Поддержка термопар J, K, T типов (не входят в комплект поставки) | |
| Испытание P-N перехода | Тестовый ток/напряжение | 1 мА / 6 В |
| Дисплей | Формат индикации | Двухстрочный (VFD), 5 1/2 разряда макс. (с дополн. индикатором) |
| Скорость измерений | S(медленно) / 10 изм/с; M(средне) /40 изм/с; F(быстро) / 320 изм/с | |
| Общие данные | Напряжение питания | 100 / 120 / 220 / 230 В (±10 %), частота 50 / 60 Гц |
| Память | 10 профилей (до 255 последовательных шагов каждый) | |
| Интерфейс | USB (режим USBCDC и USBTMC), RS - 232, доп. вх./вых. (I / O) | |
| Габаритные размеры | 265 х 107 х 302 мм | |
| Масса | 2,9 кг |
